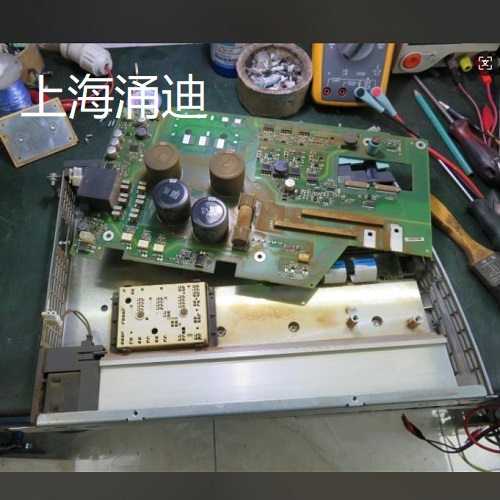

西门子功率单元维修

西门子功率单元维修，数控系统功率单元故障维修排查，S120功率单元接地，S120功率模块过载，611驱动器温度报警，S120电源模块报F30021故障，S120功率单元F30005报警，RDY亮红灯，611轴卡控制器6SN1118维修，828D系统多轴一体机F7802报警，主轴模块F7800维修，伺服功率模块F31885故障解决，变频器功率单元过载，

功率单元接地230021,F30021接地故障

西门子功率单元‌IGBT模块检测‌：断开直流母线，万用表二极管档测U/V/W与正负极的正向压降，正常应为0.5-0.7V且三相一致，绝缘电阻大于300kΩ，参数异常说明模块损坏

电流检测元件检查：检测786J电流检测芯片、检流电阻参数，若偏差过大更换对应元件

接地可靠性检查：驱动器接地端子与柜体接地排连接电阻需小于1Ω，接地松动需重新紧固除锈

若有同型号备件，可替换功率单元、电机或编码器测试，替换后报警消失即可确认故障部件

电机或动力电缆绝缘破损导致对地短路

功率单元内部IGBT、电流检测元件损坏

参数设置错误、接地不良或电磁干扰引发误报警

西门子功率模块过载对应不同系列常见报警码为230005、F30005过载故障，可通过规范排查逐步解决问题，以下是具体的原因分析与修复方案：

常见过载原因

机械负载异常‌：机械卡滞、轴承损坏、联轴器不对中，导致电机输出阻力过大

参数配置错误‌：电机额定电流、负载参数设置与实际不匹配，过载保护阈值设置过低

‌硬件老化损伤‌：功率模块IGBT元件老化、模块内部损伤导致带载能力下降

散热环境不良‌：积尘堵塞风道、环境温度过高，导致模块过热触发过载保护

电气连接故障‌：接线松动、电机绕组绝缘降低/缺相，引发电流异常升高

手动盘动电机轴，检查是否存在卡滞、转动阻力不均的情况；检查联轴器对中性、导轨/轴承润滑状态，清理机械异物，修复损坏的传动部件，排除额外负载阻力。

用万用表测量电机三相绕组电阻，确认三相偏差不超过‌5%‌，若偏差过大说明绕组短路/断路，需维修电机

测量电机绝缘电阻，若低于‌1MΩ‌说明绝缘降低/漏电，排查绕组受潮、破损问题

重新紧固动力电缆端子，排除接线松动导致的电流异常波动

功率模块硬件检查

检查IGBT模块表面是否有烧蚀、鼓包，用万用表测量导通性，若导通异常说明模块损坏，需更换同型号模块

检查整流桥、滤波电容是否鼓包漏液，若电容容量低于标准值，需更换电容；检测检流电阻阻值，偏差过大及时更换

230021故障维修，230005维修，231885编码器传送故障，207565编码器接口错误，25201轴X,Y,Z,SP1伺服故障，电机温度传感器坏207015，207016报警维修，25000主动编码器硬件出错，26106编码器没找到报警，207015电机温度传感器故障，828D面板报警231885，828D显示故障230885，25000轴MSP1/MZ1/MY1/MX1主动编码器硬件出错，26106编码器1没找到，828D报警201382故障，207800没功率单元，828D显示201481故障，828D数控201315报警，828D面板201507维修，数控系统828D报警207015从动装置003电机温度传感器德报警信息，230086编码器数据出错，231886编码器问题，230886编码器1 DRIVE-CLIQ出错，201481比较实际拓扑结构少功率单元，201482缺少编码器，201315驱动对象不可以运行，西门子功率单元维修
